Dimensioni e peso dei pannelli solari

Uno studio Otovo sulle dimensioni e sul peso dei moduli fotovoltaici

Stai pensando di installare un impianto fotovoltaico sul tetto della tua abitazione, ma pensi di non avere lo spazio sufficiente perché non conosci la dimensione dei moduli fotovoltaici ?

In questo articolo scopriremo nel dettaglio tutto quello che bisogna sapere sulla dimensione dei moduli fotovoltaici e le loro caratteristiche in termini di spazio e peso!

Calcolati subito un preventivo gratuito e personalizzato e inizia subito a produrre energia pulita grazie ai tuoi pannelli solari. Immetti l'indirizzo di tuo interesse nella barra di ricerca sottostante e ricevi l'offerta in meno di un minuto!

---

Un'introduzione ai pannelli solari fotovoltaici

Prima di approfondire le dimensioni dei pannelli solari, è utile rivedere brevemente cosa sono e quali vantaggi offrono.

I pannelli solari fotovoltaici sono dispositivi tecnologici progettati per trasformare l'energia solare in elettricità utilizzabile, sfruttando il principio dell'effetto fotovoltaico: le celle fotovoltaiche contenute nei pannelli generano corrente elettrica quando vengono colpite dalla luce solare.

Ecco una spiegazione del loro funzionamento:

• Assorbimento della luce solare: I pannelli fotovoltaici sono costituiti da molte celle fotovoltaiche, di solito realizzate in silicio. Quando la luce solare colpisce queste celle, l'energia dei fotoni (particelle di luce) viene assorbita dal materiale semiconduttore.
• Generazione di cariche elettriche: L'energia dei fotoni eccita gli elettroni nel materiale semiconduttore, facendoli muovere e creando coppie di elettroni e lacune (spazi vuoti lasciati dagli elettroni). Questo processo genera una corrente elettrica all'interno della cella.
• Creazione del campo elettrico: Le celle fotovoltaiche hanno una giunzione p-n, che crea un campo elettrico interno. Questa giunzione è formata da due strati di silicio trattati con diversi materiali: uno strato di tipo p (positivo) e uno strato di tipo n (negativo). Il campo elettrico risultante separa gli elettroni e le lacune, indirizzando gli elettroni verso il lato negativo e le lacune verso il lato positivo della cella.
• Flusso di corrente: Quando gli elettroni vengono spostati verso il lato negativo e le lacune verso il lato positivo, si crea una differenza di potenziale elettrico (tensione) tra i due lati della cella. Collegando un circuito esterno ai terminali della cella, gli elettroni possono fluire attraverso il circuito, generando una corrente elettrica continua (DC).
• Conversione in corrente alternata (AC): Poiché la maggior parte delle abitazioni e delle aziende utilizza corrente alternata (AC), l'elettricità generata dai pannelli fotovoltaici viene inviata a un inverter, che converte la corrente continua (DC) in corrente alternata (AC) utilizzabile.
• Utilizzo dell'energia: L'energia elettrica prodotta dai pannelli fotovoltaici può essere utilizzata immediatamente per alimentare dispositivi elettrici, immagazzinata in batterie per un uso successivo, o immessa nella rete elettrica se l'impianto è connesso a essa.

Venendo ora ai benefici dell'installazione di un impianto fotovoltaico sul tetto di casa, e dunque dei pannelli solari, questi sono numerosi e includono:

• Produzione di energia rinnovabile: I pannelli fotovoltaici utilizzano il sole come fonte di energia, offrendo una risorsa inesauribile e sostenibile nel tempo.
• Risparmio energetico: Riducendo la dipendenza dalle fonti tradizionali di energia elettrica, i pannelli solari consentono un significativo risparmio sui costi energetici a lungo termine.
• Riduzione dell'impronta ambientale: L'uso dei pannelli solari contribuisce a diminuire le emissioni di gas serra e l'impronta di carbonio, promuovendo uno stile di vita più sostenibile e rispettoso dell'ambiente.
• Autosufficienza energetica: I pannelli solari permettono agli utenti di generare parte o tutta l'energia di cui hanno bisogno, riducendo la necessità di ricorrere all'energia proveniente dalla rete elettrica tradizionale.

Questi vantaggi rendono i pannelli solari un'opzione sempre più popolare per le abitazioni e le imprese che desiderano ridurre i costi energetici e contribuire alla protezione dell'ambiente!

In sintesi, i pannelli fotovoltaici rappresentano una soluzione ecologica, economica e sostenibile per la produzione di energia elettrica, offrendo una risorsa chiave nel cammino verso un futuro energetico più pulito e responsabile.

Bene, ora che abbiamo appreso qualche nozione base andiamo ad analizzare quali sono le dimensioni dei pannelli solari!

---

Quali sono le dimensioni dei pannelli solari?

Per capire di quanto spazio ha bisogno l’impianto fotovoltaico per essere installato, e dunque la corretta dimensione dei pannelli solari, è necessario innanzitutto capire quanta energia deve produrre per soddisfare il fabbisogno della tua famiglia. Dunque, i pannelli solari devono avere delle dimensioni sufficienti ad accogliere un numero di celle fotovoltaiche adeguato alla tua richiesta di energia.

La dimensione dell’impianto fotovoltaico e quindi lo spazio occupato cambiano a seconda di quanti pannelli e quante celle devono essere installate. Ma quali sono le dimensioni di un singolo pannello fotovoltaico?

Ecco un'infografica riassuntiva.

Ma ora vediamole insieme nel dettaglio!

Quali sono le dimensioni minime e massime di un pannello solare fotovoltaico?

Per comprendere appieno la dimensione dei pannelli fotovoltaici, è cruciale tenere conto delle variazioni presenti nel mercato e delle specifiche esigenze di installazione. I pannelli solari di dimensioni ridotte rappresentano una soluzione ideale per spazi limitati, poiché richiedono una riduzione delle loro dimensioni per adattarsi alla superficie disponibile.

I pannelli fotovoltaici di piccole dimensioni solitamente presentano una base minima di 120 x 60 cm, un formato tipico per i modelli di moduli a film sottile, che sono caratterizzati anche da uno spessore contenuto. Tuttavia, è importante notare che tali pannelli solari possono avere un'efficienza inferiore, generalmente intorno all'8-10%, rispetto ai moduli in silicio cristallino. Ciò significa che, per ottenere la stessa quantità di energia, potrebbe essere necessaria un'area di installazione complessiva maggiore.

Tuttavia, le ricerche recenti nel settore hanno raggiunto un'efficienza fino al 25% per i pannelli a film sottile, suggerendo la possibilità di equiparare le prestazioni con i moduli fotovoltaici in silicio nei prossimi anni. Questo potrebbe portare a un aumento dell'attrattiva dei pannelli a film sottile, soprattutto per coloro che dispongono di spazi limitati ma desiderano massimizzare l'efficienza energetica.

D'altra parte, la dimensione massima tipica di un pannello fotovoltaico è di circa 200 x 110 cm. Queste dimensioni sono solitamente impiegate quando lo spazio non è un vincolo significativo. In queste circostanze, l'utilizzo di moduli solari più grandi può ottimizzare i costi complessivi dell'impianto, poiché possono essere impiegati meno supporti di montaggio e cablaggi.

È importante notare che esistono differenze tra i tipi di pannelli solari. Ad esempio:

• I pannelli policristallini tendono ad essere meno efficienti ma più sottili e stretti.
• I pannelli monocristallini offrono una resa migliore ma risultano leggermente più larghi e spessi.

La scelta del tipo di pannello dipende dunque dalle esigenze specifiche dell'installazione e dalle preferenze dell'utente in termini di prestazioni ed estetica.

Andiamo ora a vedere più nello specifico la dimensione dei pannelli solari!

Quali sono le dimensioni di un singolo pannello fotovoltaico?

Nel variegato mondo dei pannelli solari, esistono diverse dimensioni standardizzate, adatte sia per applicazioni industriali che residenziali, offrendo una gamma di opzioni per soddisfare differenti esigenze e spazi disponibili.

I pannelli policristallini, con potenze di picco generalmente comprese tra 230 e 290 Wp, presentano dimensioni standard che solitamente includono:

• Altezza: da 160 a 170 cm
• Larghezza: da 90 a 100 cm
• Spessore: da 3 a 4 cm

Nonostante abbiano un'efficienza inferiore rispetto ai pannelli monocristallini, i pannelli policristallini hanno rappresentato comunque una scelta conveniente e diffusa per molto tempo.

I pannelli monocristallini, invece, caratterizzati da potenze di picco comprese tra 380-480 Wp, hanno dimensioni leggermente diverse:

• Altezza: circa 170-175 cm
• Larghezza: tra 110 e 115 cm
• Spessore: da 3 a 4 cm

Questi pannelli offrono una maggiore efficienza e sono ideali per chi cerca prestazioni superiori.

Ecco un'infografica riassuntiva delle principali caratteristiche appena affrontate.

Per quanto riguarda i moduli standard monocristallini per utilizzi residenziali, le dimensioni solitamente si aggirano intorno ai 175 x 110 cm. Questi pannelli offrono un buon compromesso tra dimensioni e potenza, rendendoli una scelta popolare per le case e le piccole imprese.

In conclusione, la disponibilità di dimensioni standardizzate consente ai consumatori di scegliere il pannello solare più adatto alle proprie esigenze, considerando sia le limitazioni di spazio che i requisiti di potenza e efficienza.

Le dimensioni di un impianto da 3 kW e da 6 kW

Per determinare quanti metri quadrati occupa un impianto fotovoltaico da 3 kW, è essenziale considerare l'efficienza dei pannelli fotovoltaici. Maggiore è l'efficienza, minore sarà la superficie necessaria per l'impianto, e viceversa:

• Con pannelli fotovoltaici monocristallini: 18-22 mq
• Con pannelli fotovoltaici policristallini: 24-33 mq
• Con pannelli fotovoltaici a film sottile: 33-39 mq

In media, per un impianto fotovoltaico da 6 kW, sono necessari almeno 50 mq di spazio disponibile. Tuttavia, la superficie richiesta varia a seconda del tipo di tetto:

• Per i tetti a falda: circa 38-45 mq
• Per i tetti piani: circa 55-65 mq, per evitare ombreggiamenti.

Voglio passare al solare!

---

Quali sono gli elementi che incidono sulle dimensioni dei pannelli solari fotovoltaici?

Ci sono 3 elementi fondamentali per scegliere la giusta dimensione dei pannelli solari.

Vediamoli insieme!

1. Spazio di installazione

Una delle prime domande che ti verranno poste dai tecnici installatori sarà sicuramente: "Su quale struttura vuole installare il suo impianto fotovoltaico, e quanto è grande lo spazio?". Infatti, si ha a disposizione più possibilità di spazio per l'installazione dei propri pannelli solari, come un tetto piano, uno a falde, la tettoia, una pensilina, oppure l'installazione a terra. Per ogni singolo caso sarà necessario trovare i pannelli fotovoltaici delle dimensioni giuste e dalle prestazioni adeguate.

Se si prendesse come riferimento il consumo medio di una famiglia, occorrerebbero 3.000 kWh di energia elettrica annuali per soddisfare il loro fabbisogno energetico. Ciò implica l'installazione di un impianto da circa 3 kWp, ovvero 8 pannelli. Per i tetti a falde inclinate sarebbero necessari quindi 20 mq. Per i tetti piani, invece, dovrebbero essere considerati circa 29 mq (NB: questa stima ovviamente va supportata da una perizia tecnica).

In caso di pendenze non ottimali o di superfici disomogenee, oltretutto, è consigliato abbinare degli ottimizzatori al proprio impianto fotovoltaico. Questi dispositivi sono da applicare sotto ai pannelli solari e ti permettono di ottenere un rendimento di efficienza energetica uniforme su tutti i moduli, anche quando uno di essi produce meno, a causa per esempio di ombreggiamenti o malfunzionamenti.

2. Il fabbisogno energetico

Un altro fattore cruciale nella scelta della dimensione dei pannelli solari è il corretto calcolo del proprio consumo di energia elettrica. Per determinare il fabbisogno energetico, è necessario analizzare diversi elementi.

Il primo passo consiste nel considerare il numero di persone che vivono in casa, poiché questo influenzerà direttamente la quantità di energia utilizzata quotidianamente. Ad esempio, una famiglia numerosa avrà generalmente un consumo maggiore rispetto a una persona che vive da sola.

Successivamente, è fondamentale esaminare le abitudini di utilizzo dell'energia degli abitanti. Questo include la frequenza e la durata dell'uso degli elettrodomestici, come lavatrici, lavastoviglie, e frigoriferi, nonché il tempo trascorso utilizzando dispositivi elettronici come computer, televisori e sistemi di intrattenimento. Anche l'uso di sistemi di riscaldamento e raffreddamento deve essere preso in considerazione, poiché questi possono rappresentare una parte significativa del consumo energetico totale.

Un'ulteriore considerazione riguarda la tipologia di elettrodomestici e apparecchiature presenti nell'abitazione. Gli elettrodomestici moderni e ad alta efficienza energetica tendono a consumare meno energia rispetto ai modelli più vecchi e meno efficienti. Pertanto, l'aggiornamento a dispositivi più efficienti può ridurre il fabbisogno energetico complessivo della casa.

Infine, è utile tenere conto di eventuali variazioni stagionali nel consumo di energia. Ad esempio, in inverno, l'uso del riscaldamento può aumentare significativamente il consumo energetico, mentre in estate potrebbe aumentare l'uso dei condizionatori. Considerare questi picchi stagionali può aiutare a dimensionare correttamente l'impianto solare per garantire un apporto energetico sufficiente durante tutto l'anno.

3. Il rendimento dei moduli solari

La potenza in kW del proprio impianto fotovoltaico è una conseguenza diretta dello spazio che si ha a disposizione per la sua installazione e dei propri consumi energetici.

Il rendimento dei pannelli solari è un dato che fa riferimento all’efficienza e alla tecnologia proprie della tipologia di modulo fotovoltaico. Attualmente, due sono le tipologie più diffuse di pannelli solari:

• Pannelli fotovoltaici monocristallini
• Pannelli fotovoltaici policristallini

La differenza che intercorre tra questi due tipi è da ricercarsi nella loro efficienza, ovvero nella produzione dell’energia in rapporto alla superficie utilizzata.

Generalmente, però, Il consumo medio annuo di un nucleo domestico può essere fino a 3500 kWh. Per coprire tale consumo in normali condizioni è sufficiente un impianto fotovoltaico da 3 kWp. Infine, per ottenere un fotovoltaico da 3kWp servono circa 8 pannelli, quindi intorno ai 20 mq.

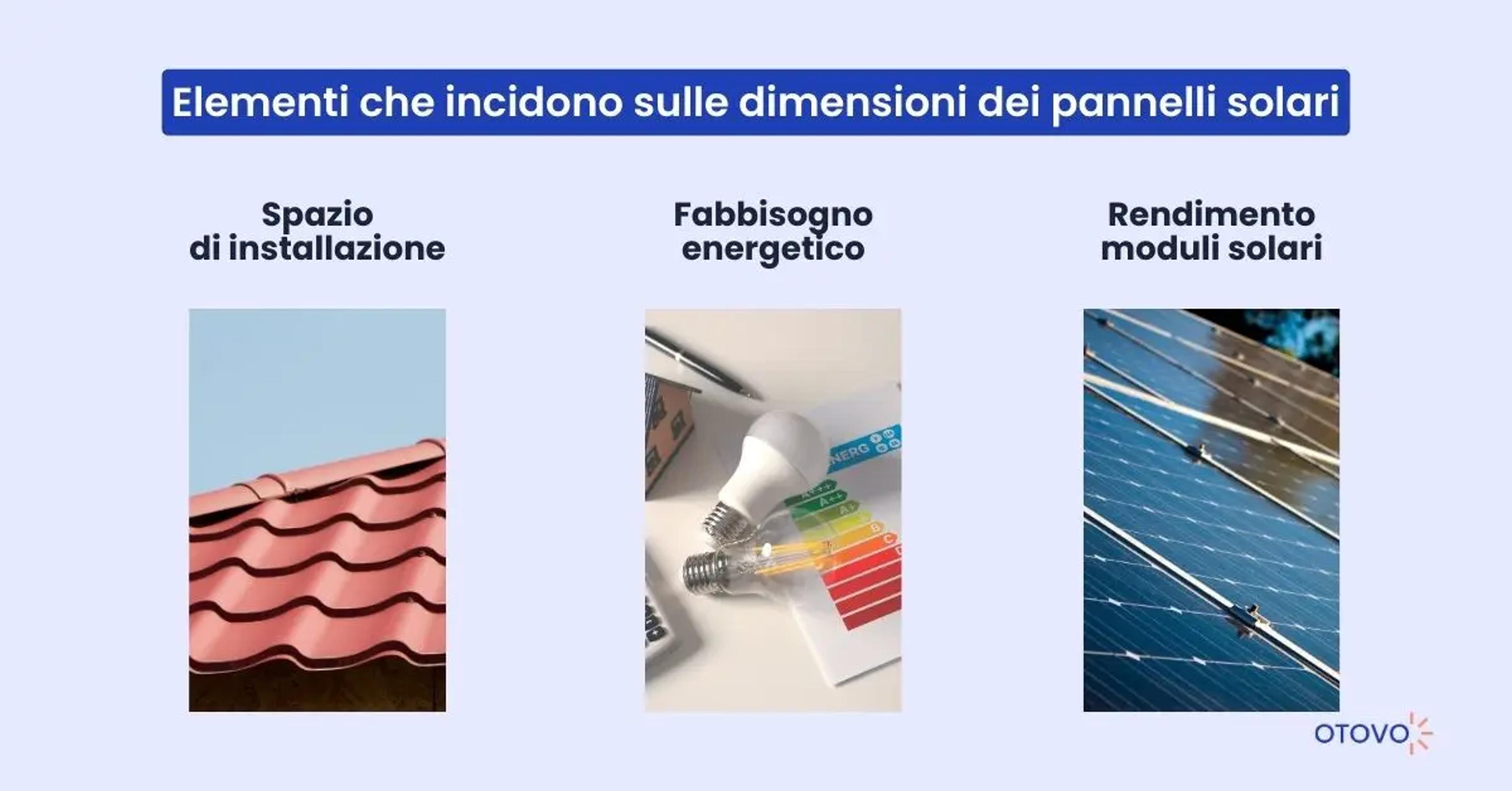

Nell'infografica qui sotto trovi un riassunto schematico degli elementi che incidono sulle dimensioni dei pannelli solari per un impianto fotovoltaico:

Bene, andiamo ora ad analizzare la potenza e la dimensione dei pannelli solari in modo più dettagliato!

---

Pannelli fotovoltaici: dimensione e potenza

La relazione tra le dimensioni e la potenza massima dei pannelli solari fotovoltaici è complessa e dipende da diversi fattori, non garantendo che un modulo più grande sia necessariamente più potente. La potenza, espressa in watt, riveste un ruolo cruciale poiché indica la potenza massima erogabile, determinando il numero di moduli necessari per raggiungere una resa specifica.

Attualmente, i moduli standard monocristallini presentano una potenza media compresa tra 350 e 450 watt di picco (Wp), con alcuni modelli che raggiungono i 580 Wp.

Per esempio, pannelli da 430 Wp hanno dimensioni standard di 172 cm in altezza per 113 cm in larghezza, uno spessore di circa 3,5 cm e una superficie totale di 1,94 metri quadrati. Pertanto, per un impianto da più di 3 kW, servirebbero circa 8 di questi moduli, occupando uno spazio di circa 16-20 metri quadrati.

È evidente che pannelli con maggiore potenza e dimensioni leggermente superiori consentono di risparmiare spazio, richiedendo un numero inferiore di moduli fotovoltaici e occupando quindi una superficie più limitata.

Ad esempio, un pannello da 169 x 104.60 cm con una potenza di 400 Wp, anziché i vecchi 300 Wp, richiederebbe solo 8 moduli per un impianto da 3 kW, permettendo un recupero di spazio nell'ingombro finale.

Calcolando la superficie occupata dai moduli per kWp installato, è possibile evidenziare le differenze in termini di spazio tra diverse tipologie di pannelli solari fotovoltaici, considerando l'efficienza e il rendimento.

Un altro esempio: considerando un modulo standard di dimensioni 172 x 113 cm, le dimensioni per kWp dei pannelli solari fotovoltaici sono approssimativamente:

• 4,5 metri quadrati per kWp installato con pannelli monocristallini (potenza di picco media di 350 Wp);
• 6,1 metri quadrati per kWp installato con pannelli policristallini (potenza di picco media di 270 Wp);
• 13,75 metri quadrati per kWp installato con pannelli a film sottile (potenza di picco media di 120 Wp).

In sintesi, i pannelli fotovoltaici monocristallini (la tipologia che vendiamo noi di Otovo), riconoscibili dal colore bluastro e dalla loro forma ottagonale, vantano un’efficienza superiore alle altre tecnologie, con valori che oscillano tra il 18% e il 24% di efficienza, diventando, così, la soluzione che, a parità di energia prodotta, richiede meno spazio.

Per le altre tecnologie, come i pannelli policristallini, per esempio, si deve tenere in conto una decrescita costante del rendimento. Nel caso dei policristallini, questa raggiunge un range di efficienza energetica compreso tra il 15% e il 18%.

Richiedi una consulenza

---

Il peso dei pannelli fotovoltaici

Rispetto alla dimensione dei pannelli solari, è importante tenere in considerazione anche il peso dei moduli fotovoltaici.

Nello specifico, bisogna calcolare:

• Il peso della struttura (in acciaio inox e alluminio) variabile dai 2 ai 15 kg/mq;
• Il peso dei pannelli fotovoltaici, tenendo in considerazione che un modulo standard, con dimensioni pari a 172 x 113cm, pesa circa 11-13 kg/mq.

Per facilitare, facciamo un esempio pratico: nel caso di un impianto fotovoltaico di 15 moduli da 22 kg ciascuno, il tetto dovrà essere in grado di sostenere minimo 330 kg, in aggiunta all’impalcatura e, in casi eccezionali, anche l’accumulo di neve/agenti esterni.

---

La garanzia dei pannelli Otovo

Una volta che ti è stato consigliato il dimensionamento esatto per il tuo impianto fotovoltaico, è importante prendere in considerazione elementi come la garanzia.

Noi di Otovo ti forniamo gratuitamente la migliore garanzia sul mercato per il tuo impianto fotovoltaico. Mentre i nostri concorrenti si basano principalmente sulle garanzie offerte dai produttori e limitano la loro offerta al minimo richiesto dalle norme che regolano la vendita ai consumatori al dettaglio, Otovo ti offre una garanzia completa ed estesa per tutto il materiale, i componenti e l'installazione dell'impianto fotovoltaico.

*in aggiunta alla garanzia del prodotto che per i pannelli solari va dal 12 al 25 anni **in aggiunta alla garanzia del prodotto che per gli inverter va dagli 8 ai 12 anni ***In aggiunta alla garanzia del prodotto che per le batterie è di circa 10 anni.

È importante sottolineare che la Garanzia Otovo rappresenta una copertura completa per tutte le componenti e i materiali dell'impianto fotovoltaico, offrendo ai clienti la tranquillità che necessitano. Durante il periodo di garanzia, qualora qualsiasi parte o componente dovesse presentare un guasto, il nostro team interverrà prontamente senza alcun costo aggiuntivo per il cliente, garantendo la riparazione o la sostituzione necessaria per ripristinare il corretto funzionamento dell'impianto.

La nostra garanzia è stata ideata per fornire una protezione completa e affidabile, coprendo in modo specifico tutte le seguenti componenti dell'impianto fotovoltaico:

• Pannelli solari: essenziali per catturare l'energia solare e convertirla in elettricità utilizzabile.
• Batterie per fotovoltaico: fondamentali per immagazzinare l'energia prodotta dai pannelli solari, rendendola disponibile per un uso futuro.
• Sistema di supporto: comprende ganci, guide e morsetti, garantendo la stabilità e la sicurezza dell'impianto e assicurando un'installazione e un fissaggio corretti dei pannelli solari.
• Inverter solare: componente cruciale per convertire l'energia solare in corrente alternata, utilizzabile per alimentare gli apparecchi elettrici domestici.
• Ottimizzatori: dispositivi che migliorano le prestazioni dei pannelli solari, assicurando una produzione di energia efficiente e ottimale in ogni condizione atmosferica.
• Cavi e connettori: parti fondamentali per il corretto funzionamento dell'impianto, garantendo una conduzione e una trasmissione ottimale dell'energia solare.
• Commutatori e interruttori: elementi cruciali per il controllo e la gestione dell'impianto fotovoltaico, assicurando la sicurezza e la protezione dell'intero sistema.

Questa copertura completa della garanzia evidenzia il nostro impegno verso la soddisfazione del cliente e la qualità dei nostri prodotti e servizi, offrendo una soluzione affidabile e senza preoccupazioni per coloro che scelgono di investire nell'energia solare con Otovo!

---

Passa al solare con Otovo

Bene, ora che hai imparato tutto riguardo la dimensione dei pannelli solari (e non solo) è tempo di passare al fotovoltaico con Otovo!

Scegliere di affidarti a noi per l'installazione del tuo impianto fotovoltaico significa optare per un servizio completo e di qualità. Offriamo assistenza dedicata e continua, garantendo una consulenza esperta in tutte le fasi, dal progetto iniziale alla gestione delle pratiche per l'allaccio alla rete elettrica.

Oltre a fornire soluzioni su misura per le tue esigenze, la tua scelta di installare il fotovoltaico con noi si tradurrà in benefici sia economici, grazie a un significativo risparmio sui costi energetici a lungo termine, sia ambientali, contribuendo attivamente alla sostenibilità e alla riduzione dell'impatto ambientale.

Vuoi ricevere un preventivo gratuito e personalizzato per il tuo impianto fotovoltaico? Inserisci il tuo indirizzo nella barra di ricerca sottostante e ottieni un'offerta in meno di un minuto:

---

Domande frequenti

Quanto pesa e quanto spazio occupa un pannello fotovoltaico?

Un modulo fotovoltaico standard, dalle dimensioni di circa 165 x 100 cm, pesa circa 19 kg. Per essere installato ha bisogno anche di una struttura di sostegno in alluminio e acciaio inox, che di per sé non pesa molto. Il risultato è un carico sul tetto di circa 15 kg per ogni mq di impianto fotovoltaico installato.

Quanti metri quadrati sono necessari per un impianto fotovoltaico da 3kW?

Per l’installazione di un impianto fotovoltaico da 3 kW - con pannelli monocristallini - sono necessari circa 21-27 mq.
